一、電動礦漿刀閘閥產品介紹

上海湖泉閥門集團有限公司PZ973X/H/Y-10C/16P電動礦漿刀閘閥、電動耐磨插板閥、煤漿閘閥驅動部分采用多回轉電動裝置，用以驅動和控制閥門的開啟和關閉，操作人員可以在控制室內遠距離對閥門進行控制也可以現場手動操作，也可以與計算機配合實現計算機自動控制。它廣泛應用于排水、供熱、電站、化工、煤碳、采礦等工程，滿足了現代工、農業自動化要求。PZ973H/X-10C污泥加長桿電動刀閘閥PZ973H電動對夾刀閘閥具有“閘刀”的功能，能閘斷介質中各類雜物。閘板選用全材質不銹鋼，大大提高了防腐性，可防止密封泄漏。上密封填料采用柔性 PTFE ，密封可靠、操作輕便靈活。占用有效空間小，能有效支持管道的強度，可減少管道振動的可能。

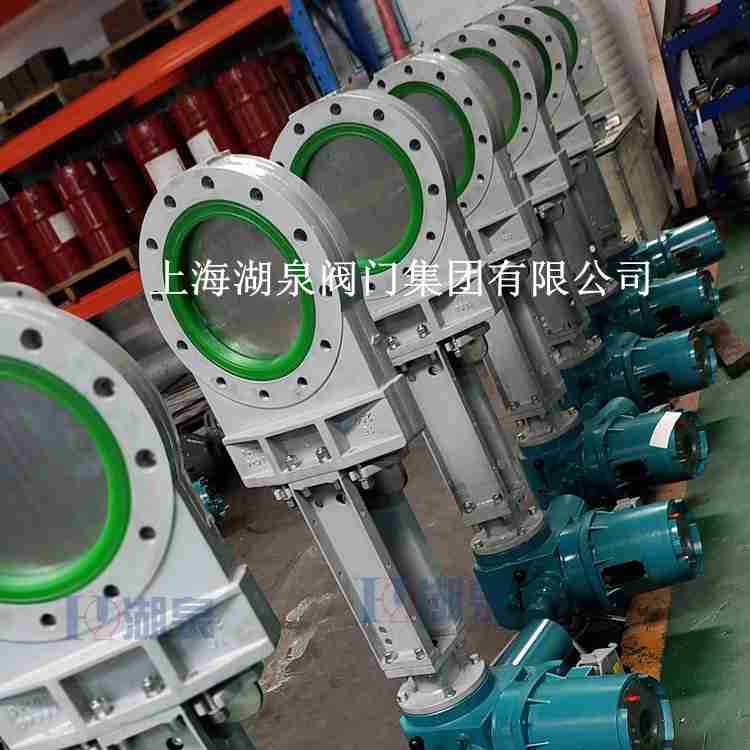

電動礦漿刀閘閥

二、電動礦漿刀閘閥產品參數

產品名稱	電動礦漿刀閘閥（對夾式）
工作原理	閥門關閉時，密封膠圈壓緊閘板，形成密封；當閥門開啟時，兩個密封膠圈相互壓緊形成密封
型號規格	pz973X DN25-DN800
閥體材質	碳鋼/鑄鐵
膠圈材質	天然橡膠/EPDM


加強層	內置加固支撐圈，以防襯套過壓變形
壓力/溫度	0.6Mpa/1.0Mpa/1.6Mpa / -35℃~+130℃
法蘭標準	國標 PN10/16 、美標ANSI 150LB 等其他標準
適用介質	污水、礦漿、酸堿性介質、干粉等
控制條件	開關型電動執行器
電壓	220V / 380V
閥門優點	100%氣泡級密封保證下游零泄露；雙向設計；無擾流，降低壓力損失；無閥座閥腔，避免物料堆積，無金屬部件與介質直接接觸；膠圈易更換，輕松維護，降低成本

三、電動礦漿刀閘閥產品電動裝置參數

電源：AC380V、50HZ。
標準型：標準型產品具有防塵、防雨水的外殼保護能力、保護等級IP65，可直接用于戶外。
防水型：產品具有防塵、防浸水(IP67)的外殼防護等級。
防爆型(EX)：防爆等為DⅡ BT4/DⅡ CT4(不含乙炔)。
環境溫度：-20℃~40℃
可選：配電氣控制器
設計制造 JB/T8691-98 結構長度 GB/T 法蘭連接尺寸 GB/T閥門檢查和試驗 GB/T
工作環境：
環境溫度：-20~+60℃（特殊訂貨-40~+80℃）。
相對濕度：≤90%（25℃時）。
防護類型：普通型和戶外型用于無易燃、易爆和無腐蝕性介質的場所，其中普通型用于戶內；隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。（詳見GB3836.1）
防護等級：戶外型和防爆型為IP65（特殊訂貨IP67）。
工作制：短時15分鐘（特殊訂貨30分鐘）。

公稱壓力	DN	L	D1	D2	H	A		C	D	Z-M	電裝型號
0.6MPa	50	48	90	110	600	215	125	318	197	4-M12	DZ10
	65	48	110	130	670	215	125	318	197	4-M12	DZ10
	80	51	125	150	680	215	125	318	197	4-M16	DZ10
	100	51	145	170	700	215	125	318	197	4-M16	DZ10
	125	57	175	200	720	215	125	318	197	8-M16	DZ10
	150	57	200	225	790	215	125	318	197	8-M16	DZ10
	200	70	225	280	850	215	175	363	197	R-M16	D715
	250	70	310	335	1100	215	125	363	197	12-M16	DZ20
	300	76	362	395	1180	215	125	363	197	12-M20	DZ20
	350	76	412	445	1280	215	125	363	197	12-M20	DZ30
	400	89	462	495	1460	215	125	363	197	16-M20	DZ45
	450	89	518	550	1600	240	235	437	227	16-M20	DZ45
	500	114	568	600	1800	240	235	437	227	16-M20	DZ60
	600	114	670	705	2100	240	235	437	227	20-M22	DZ60
	700	127	775	810	2300	274	260	526	283	24-M22	DZ90
	800	127	880	920	2500	274	260	526	283	24-M27	DZ120
	900	154	980	1020	2700	319	295	554	309	27-M27	DZ180
	1000	165	1080	1120	2900	319	295	554	309	28-M27	DZ250
	1200	190	1295	1340	2300	319	295	554	309	32-M30	DZ250
1.0 MPa	50	48	100	125	600	215	125	318	197	4-M16	DZ10
	65	48	120	145	670	215	125	318	197	4-M16	DZ10
	80	51	135	160	680	215	125	318	197	4-M16	DZ10
	100	51	155	180	700	215	125	318	197	8-M16	DZ10
	125	57	185	210	720	215	125	318	197	8-M16	DZ10
	150	57	210	240	790	215	125	363	197	8-M20	DZ15
	200	70	265	295	850	215	125	363	197	8-M20	DZ20
	250	70	320	350	1140	215	125	363	197	12-M20	DZ20
	300	76	368	400	1180	215	125	363	197	12-M20	DZ30
	350	76	428	460	1280	215	125	363	197	16-M20	DZ30
	400	89	482	515	1460	240	235	437	227	16-M22	DZ45
	450	89	532	565	1600	240	235	437	227	20-M22	DZ45
	500	114	585	620	1800	240	235	437	227	20-M22	DZ60
	600	114	685	725	2100	240	235	437	277	20-M27	DZ60
	700	127	800	840	2300	274	260	526	283	24-M27	DZ120
	800	127	898	950	2500	319	295	554	309	24-M30	DZ180
	900	154	1005	1050	2700	319	295	554	309	28-M30	DZ180
	1000	165	1115	1160	2900	319	295	554	309	28-M30	DZ250
	1200	190	1325	1380	3400	319	295	554	309	32-M36	DZ258
