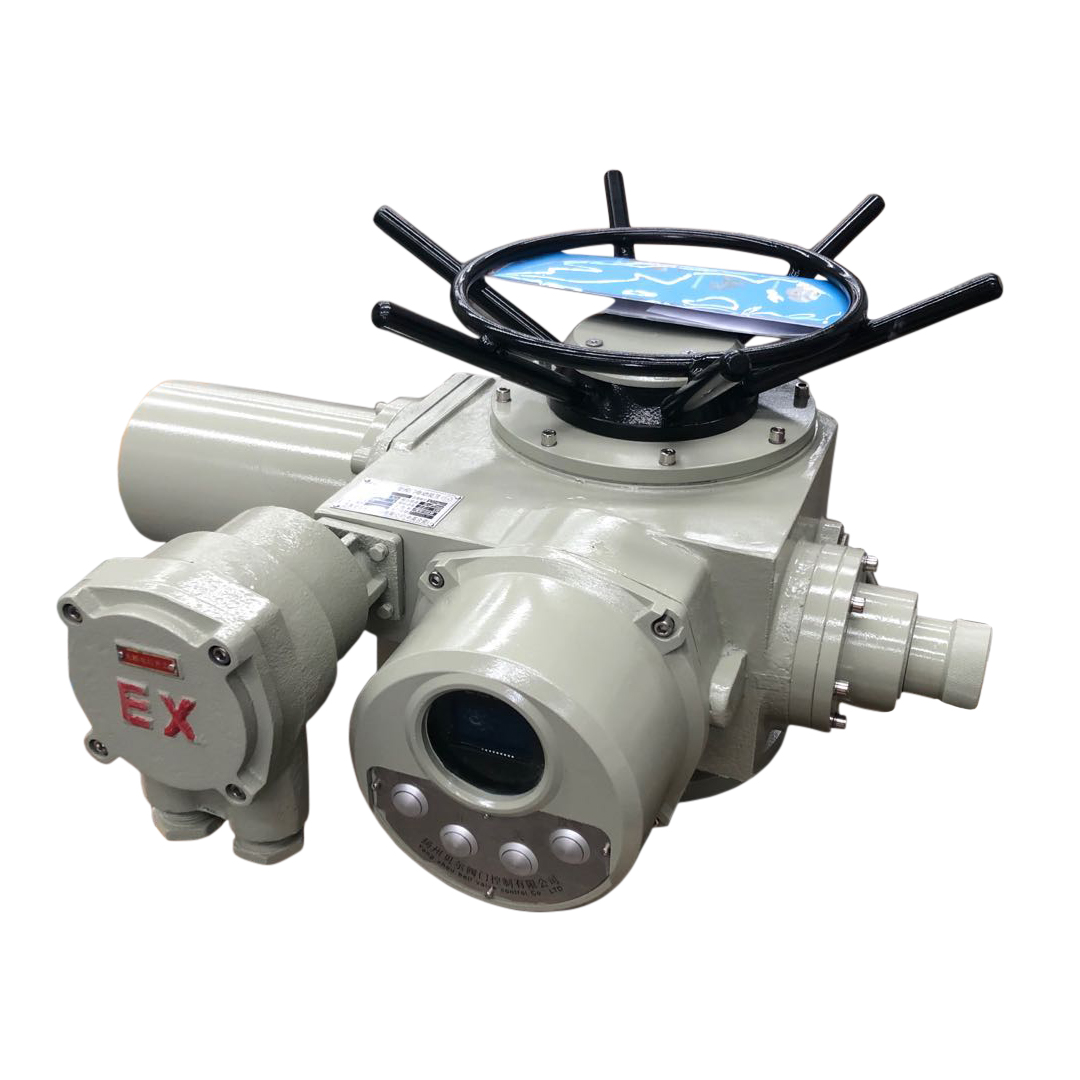

閥門電動裝置DZW60-24W的接線與安裝使用視頻

[ 2024-07-31 ]

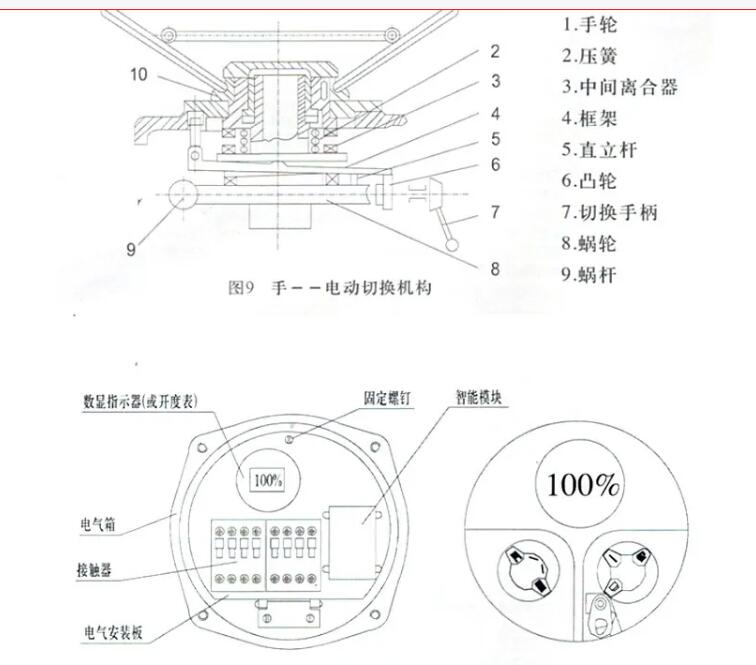

多回轉閥門電動裝置，簡稱為DZW型電裝，是閥門實現開啟、關閉或調節控制的驅動設備。Z型電裝適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等。可用于明桿閥，也可用于暗桿閥。

本系列電裝具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。可對閥門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。

本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《爆開性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆開性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。

多回轉電動電動裝置按防類型分：有普通型、戶外型和隔爆型

按控制方式分：有常規型、一體化型和智能一體化型

按連接型式分：有轉矩型、電站型和推力型。

整體開關型設有遠程控制模塊，遠程帶點動或聯動操作，輸出4-20mA電流反饋信號，不需配套的電控箱/柜集中控制，現場按鈕現場控制，遠程有DCS或PLC集中控制，同時輸出相應的4-20mA反饋信號,可現場按鈕連續操作，也可遠控，集控和自控，內部有相序識別及缺相保護功能。

本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。

多回轉電動裝置按防護類型分：有戶外型和隔爆型；

按控制方式分：有常規型、整體型和整體調節型；

按連接型式分：有轉矩型、電站型和推力型。
